Admirador de tuberías CNC

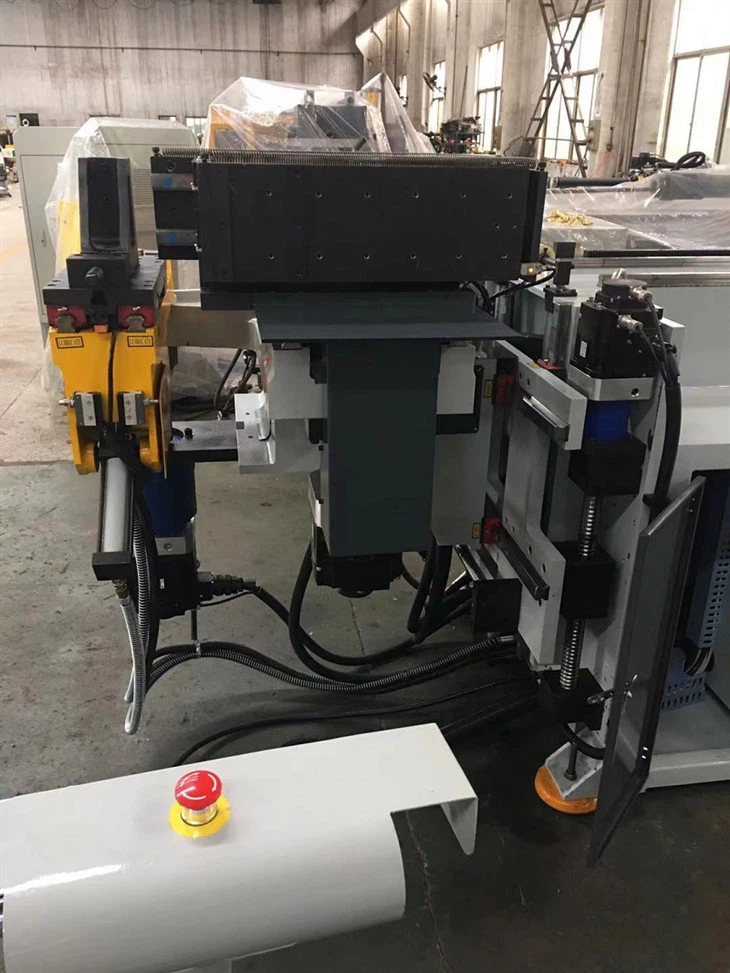

DW38CNC-MTBRL Cabezal único hidráulico de tubería tridimensional se controla con microcomputador. Los tres ejes de ángulo, alimentación y flexión son impulsados por servomotor. La exhibición de subtítulos chino e inglés y la operación de diálogo de máquinas de hombre pueden doblar los accesorios de tubería tridimensionales en cualquier ángulo. Adopta sujeción de tubos neumático. Es un doblador de tubería de alta precisión.
Instrucciones de la máquina de flexión de tuberías CNC
La máquina de flexión de tuberías CNC busca excelencia en el aspecto de control.
Sus características son las siguientes:
El núcleo del sistema de control DW-CNC es la computadora industrial. Es un sistema de control de flexión de tuberías totalmente automático basado en la arquitectura de control de movimiento abierto y el sistema operativo Windows.
El diseño del sistema es simplicidad y conveniencia. La interfaz es simple y clara.
La interfaz principal está diseñada de acuerdo con diferentes módulos de funciones, los usuarios pueden emprender y operar fácilmente: parámetros de la máquina, entrada de dibujo, programación, operación manual, operación automática, diagnóstico del sistema y ayuda.
Descripción del modelo de DW-CNCMTSR:
DW es una flexión individual
CNC es automático completo
HT es hidráulico
MT es servo motor
SR es una sola capa de die
El DR es un dado de doble capa
El señor es múltiple la capa muere
Parámetros tecnológicos principales
|
|
Unidades |
|
|
Acero suave de tubo redondo máximo |
milímetro |
Φ38.1´2 |
|
acero inoxidable |
milímetro |
Φ38´1.2 |
|
Radio de flexión (CLR) |
milímetro |
25~100 |
|
Diámetro del husillo |
milímetro |
Φ40 |
|
Trapacería |
milímetro |
110 |
|
Presióncambiar de moldeAtaque |
milímetro |
1000 |
|
Stripke Slide Stroke |
milímetro |
150 |
|
Caída de seguidoresLongitud |
milímetro |
500 |
|
Golpe de mandril |
milímetro |
60 |
|
Ángulo de flexión máxima |
Teg |
190 |
|
LongituddeDie de la rueda para sujetar |
milímetro |
2600 |
|
Longitud de la matriz de la rueda al mandril |
milímetro |
3850 |
|
Diámetro decarromanga |
milímetro |
Φ28 |
|
Altura de trabajo |
milímetro |
1200 |
|
Herramientas de altura de la línea central |
milímetro |
50~160 |
|
Diámetro deExtremo del huso |
milímetro |
Φ160 |
|
Diferencia de R |
milímetro |
Menos de o igual a 50 |
|
Cambiar la carrera de moho |
milímetro |
Menos de o igual a 75 |
|
Distancia de moldes |
milímetro |
Menos de o igual a 40´3 |
|
Velocidad de flexión |
Deg/seg |
300 |
|
Precisión de flexión |
Teg |
±0.1 |
|
Velocidad de alimentación |
mm/s |
942 |
|
Precisión de la alimentación |
milímetro |
±0.1 |
|
Velocidad de rotación |
Deg/seg |
375 |
|
Precisión de la rotación |
Teg |
±0.1 |
|
Velocidad de movimiento vertical |
mm/s |
100 |
|
Precisión del movimiento vertical |
milímetro |
±0.1 |
|
Velocidad de movimiento horizontal |
mm/s |
133 |
|
Precisión del movimiento horizontal |
milímetro |
±0.1 |
|
HMovimiento orizontal y cambiar la velocidad del molde |
mm/s |
200 |
|
Precisión del moho horizontal y cambio |
milímetro |
±0.1 |
|
Energía hidráulica |
KW |
3 |
|
Motor total |
KW |
20 |
|
Presión de trabajo |
Barra |
120 |
|
Capacidad del tanque de aceite |
L |
135 |
|
Ancho de la máquina |
milímetro |
1050 |
|
Altura de la máquina |
milímetro |
1500 |
|
Longitud de la máquina |
milímetro |
4450 |
|
Peso de la máquina |
Kg |
2000 |
